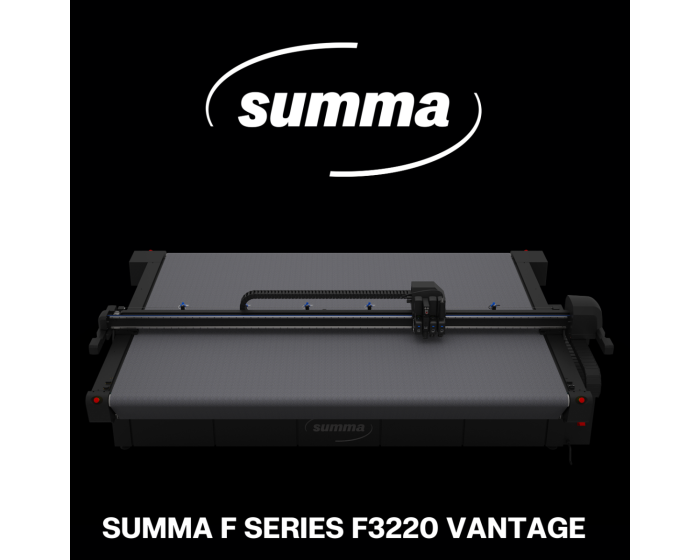

SUMMA F3220 Vantage

Summa F3220 Vantage – Grossformat-Flachbett-Schneideplotter für 3,2-Meter-Produktionen

Der Summa F3220 Vantage ist ein leistungsstarker Grossformat-Flachbett-Schneideplotter für professionelle Produktionsumgebungen. Mit einem grosszügigen Arbeitsbereich von 327 × 210 cm und einer Materialbreite von bis zu 332 cm ist er optimal auf moderne 3,2-Meter-Drucksysteme und grossformatige Produktionsworkflows abgestimmt.

Besonders in den Bereichen Soft Signage, Textildruck, Werbetechnik, Displayproduktion und industrielle Weiterverarbeitung bietet der F3220 die nötige Breite, Präzision und Flexibilität. Rollenmaterialien und Platten können auf einem einzigen System verarbeitet werden – vom Textilschnitt über das Rillen von Karton bis hin zum Fräsen von Kunststoffen, Verbundmaterialien und Holz.

Perfekt abgestimmt auf 3,2-Meter-Drucksysteme

Der F3220 wurde speziell für Produktionsumgebungen entwickelt, in denen 3,2 m breite Textil-, Soft-Signage- und Grossformatdrucker eingesetzt werden. Die Materialbreite von bis zu 332 cm ermöglicht die direkte Weiterverarbeitung besonders breiter Druckmedien, ohne dass diese vor dem Schneiden aufwendig zugeschnitten oder neu positioniert werden müssen.

Damit entsteht ein effizienter Workflow vom Druck bis zum fertigen Produkt – insbesondere bei grossformatigen Textilien, Bannern, Messegrafiken und langen Paneelen.

Flexible und starre Materialien auf einem System

Der Summa F3220 bietet eine aussergewöhnlich grosse Materialvielfalt und eignet sich sowohl für flexible Rollenmaterialien als auch für starre Platten.

• Textilien – Soft Signage, technische Gewebe und Spanntextilien
• Banner und breite PVC-Materialien
• Mesh und Spezialgewebe
• Selbstklebende Folien und flexible Medien
• Verbundplatten und Kunststoffe
• PET, Polypropylen und Polycarbonat
• Holz und MDF
• Wellpappe und Karton
• Plattenmaterialien für Displays und POS-Anwendungen

Modulares Werkzeugsystem für maximale Vielseitigkeit

Die Summa F-Serie Vantage basiert auf einem modularen Werkzeugkonzept. Dadurch kann der F3220 mit unterschiedlichen Werkzeugen und Modulen ausgestattet und exakt an die jeweilige Anwendung angepasst werden.

Je nach Konfiguration lassen sich Materialien schneiden, rillen, perforieren, fräsen oder mit speziellen Werkzeugen für Textilien und andere anspruchsvolle Materialien bearbeiten. Zusätzliche Werkzeuge, Module oder Rollenunterstützungen können auch später ergänzt werden, sodass das System mit den Anforderungen des Unternehmens mitwachsen kann.

Präzision über die gesamte Breite

Bei mehr als drei Metern Materialbreite sind eine stabile Medienführung und eine zuverlässige Fixierung besonders wichtig. Der F3220 kombiniert eine präzise Bewegungssteuerung mit einem leistungsfähigen Vakuumsystem, damit grosse Platten, lange Paneele und breite Rollen während der Verarbeitung sicher positioniert bleiben.

Dadurch wird eine gleichbleibend hohe Schnittqualität über die gesamte Arbeitsbreite gewährleistet – sowohl bei kleinen Details als auch bei grossformatigen Anwendungen.

ADC – automatische Werkzeugkalibrierung

Das ADC-System (Automated Depth Control) erstellt ein dreidimensionales Profil des eingesetzten Werkzeugs und berücksichtigt automatisch Veränderungen durch Werkzeugverschleiss.

Dadurch bleibt die Schnitttiefe präzise und reproduzierbar, während der manuelle Kalibrierungsaufwand reduziert wird. Dies sorgt für eine konstant hohe Qualität vom ersten bis zum letzten Auftrag.

Leistungsstarkes Vakuumsystem mit 7 Zonen

Der Summa F3220 verfügt über ein leistungsfähiges Vakuumsystem mit 7 individuell nutzbaren Vakuumzonen. Dadurch wird das Material zuverlässig auf der Arbeitsfläche fixiert und die Vakuumleistung kann effizient auf den benötigten Bereich konzentriert werden.

Dies ist insbesondere bei leichten, porösen oder grossformatigen Materialien wie Textilien, Mesh und Karton von Vorteil.

Kontinuierliche Verarbeitung von Rollenmaterial

Das integrierte Förderbandsystem ermöglicht die kontinuierliche Verarbeitung von langen Grafiken und Rollenmaterialien. Damit eignet sich der F3220 hervorragend für produktive Soft-Signage-, Textil- und Banner-Workflows.

Auch grosse Aufträge können automatisiert verarbeitet werden, ohne dass das Material nach jedem einzelnen Abschnitt manuell neu positioniert werden muss.

Barcode-Automatisierung und Tandem-Workflow

Der F3220 unterstützt moderne Produktionsabläufe mit Barcode-Automatisierung und Tandem-Workflow. Aufträge können automatisch erkannt und mit den hinterlegten Einstellungen verarbeitet werden.

Im Tandem-Modus kann der Bediener den nächsten Auftrag vorbereiten, während auf einem anderen Bereich des Tisches bereits produziert wird. Dadurch lassen sich Wartezeiten reduzieren und die Produktivität bei Serienproduktionen deutlich steigern.

Ideal für professionelle Textilverarbeitung

Mit einer Materialbreite von bis zu 332 cm ist der F3220 besonders für die Verarbeitung grossformatiger Textilien konzipiert. Breite Stoffbahnen für Soft Signage, Messebau, Displays oder Innenraumdekorationen können ohne vorheriges Beschneiden verarbeitet werden.

Die stabile Materialführung sorgt dafür, dass auch leichte oder poröse Textilien während des Schneidens sauber ausgerichtet bleiben.

Bearbeitung von Platten und starren Materialien

Neben flexiblen Medien verarbeitet der F3220 auch grossformatige starre Materialien. Verbundplatten, Kunststoffe, Karton, Holz und MDF können je nach Werkzeugkonfiguration geschnitten, gerillt oder gefräst werden.

Damit eignet sich das System auch hervorragend für Displays, POS-Anwendungen, Verpackungen, Dekorelemente, Beschilderungen und industrielle Bauteile.

GoProduce – intuitive Produktionssoftware

Die Summa GoProduce Software unterstützt den Bediener von der Auftragsvorbereitung bis zum fertigen Schnitt. Materialien, Werkzeuge und Verarbeitungseinstellungen können zentral verwaltet und für wiederkehrende Aufträge gespeichert werden.

Die klar strukturierte Benutzeroberfläche erleichtert die Bedienung und hilft dabei, Produktionsabläufe zu standardisieren und Fehler bei häufig wechselnden Materialien oder Aufträgen zu reduzieren.

Technische Highlights des Summa F3220 Vantage

• Arbeitsbereich: 327 × 210 cm
• Maximale Materialbreite: 332 cm
• Abmessungen: 422 × 313 × 122 cm
• Geschwindigkeit: bis zu 1.000 mm/s
• Beschleunigung: bis zu 1 G
• Vakuumsystem: 2 × 2,2 kW bei 50 Hz
• Vakuumzonen: 7
• Ideal für 3,2-m-Textil- und Soft-Signage-Drucksysteme
• Modulares Werkzeugsystem
• ADC für automatische Werkzeugkalibrierung
• Förderbandsystem für lange Aufträge und Rollenmaterialien
• Barcode-Automatisierung
• Tandem-Workflow für höhere Produktivität
• Verarbeitung flexibler und starrer Materialien
• GoProduce Software
• Erweiterbar mit zusätzlichen Werkzeugen, Modulen und Rollenunterstützungen

Grossformat-Produktion ohne Kompromisse

Der Summa F3220 Vantage verbindet eine aussergewöhnliche Arbeitsbreite mit hoher Präzision, flexibler Materialverarbeitung und automatisierten Produktionsworkflows. Besonders für Unternehmen mit 3,2-Meter-Drucksystemen bietet er eine optimal abgestimmte Weiterverarbeitungslösung.

Von Soft Signage und Textilien über Banner und Displays bis hin zu Verpackungen, Kunststoffen und starren Plattenmaterialien ermöglicht der F3220 die effiziente Verarbeitung unterschiedlichster Anwendungen auf einem einzigen System – und bietet gleichzeitig genügend Flexibilität, um mit zukünftigen Produktionsanforderungen mitzuwachsen.
